Zestaw mocowania do ściany

MODUŁOWA CELA DO SPAWANIA LASEROWEGO SPARTUS – TWOJA PRZESTRZEŃ. TWÓJ UKŁAD. JEDEN SYSTEM.

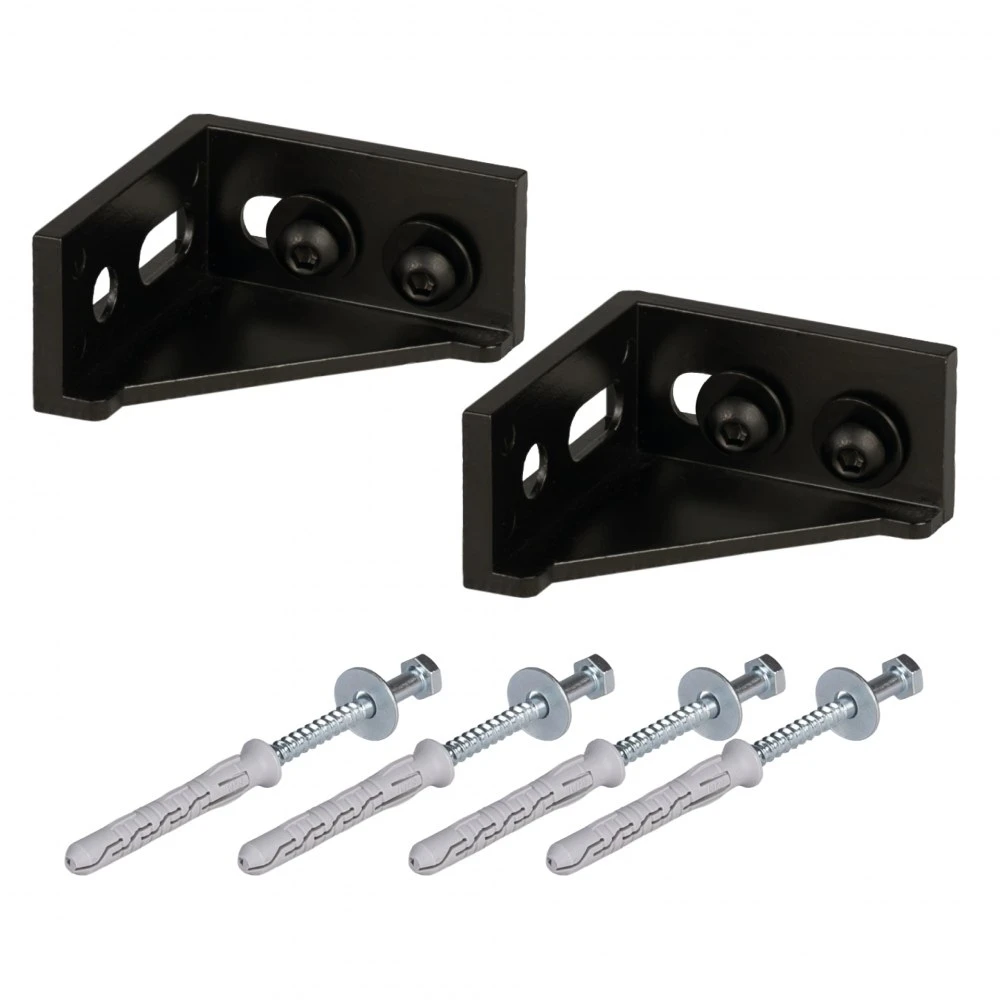

  Zestaw zawiera:
• 2x łączniki kątowe
• zestaw śrub

Modułowy system cel spawalniczych SPARTUS pozwala wydzielić strefę do procesów spawania i czyszczenia laserowego klasy 4 budując własny układ z kompatybilnych modułów. System opiera się na powtarzalnych elementach, dzięki czemu można dopasować kształt zabudowy, długość ścian oraz szerokość wejścia do dostępnej przestrzeni i organizacji stanowiska. Gotowa cela czy indywidualna konfiguracja? W obu przypadkach korzystasz z tego samego systemu.

ZBUDUJ WŁASNĄ KONFIGURACJĘ

Gotowe warianty pokazują tylko część możliwości systemu. Jeżeli standardowa konfiguracja nie odpowiada dostępnej przestrzeni, wielkości obrabianych elementów lub organizacji produkcji, zabudowę można zaplanować indywidualnie.

Do budowy wykorzystujesz te same kompatybilne moduły:

• moduł podstawowy L=3m z drzwiami 1m [światło przejścia 0,9m] i wizjerem – do bardziej kompaktowych stanowisk,

• moduł podstawowy L=5m z drzwiami 2m [światło przejścia 1,9m] i wizjerem – zapewniający szersze przejście dla większych detali i wyposażenia,


Z tych elementów można tworzyć zarówno niewielkie stanowiska, jak i większe strefy robocze dopasowane do konkretnej hali.

Moduł podstawowy wyposażony jest w system kontroli dostępu i elementy bezpieczeństwa, które umożliwiają zarządzanie wejściem do wydzielonej strefy laserowej oraz bezpieczną obsługę stanowiska. Dostęp do strefy może być realizowany za pomocą:

• czujnika ruchu – automatyczne otwieranie drzwi,
• panelu autoryzacji – PIN / odcisk palca,
• aplikacji mobilnej,
• pilota zdalnego sterowania.

System uzupełniają elementy związane z bezpieczeństwem i obsługą drzwi:

• przycisk awaryjny E-STOP – umożliwiający natychmiastowe zatrzymanie systemu,
• wewnętrzny przycisk otwierania drzwi – umożliwiający opuszczenie strefy od wewnątrz,

Takie rozwiązanie pozwala ograniczyć dostęp osób nieupoważnionych, kontrolować wejście do strefy oraz zapewnić użytkownikowi dostęp do najważniejszych funkcji bezpieczeństwa.

Opcjonalnie cela może zostać doposażona w system monitoringu, który umożliwia bieżącą obserwację procesu bez konieczności otwierania strefy.

JAK ZBUDOWAĆ WŁASNĄ CELE SPAWALNICZĄ

Budowę zabudowy można potraktować jak składanie systemu z kolejnych elementów.

1. WYBIERZ WEJŚCIE
Dobierz moduł podstawowy odpowiedni do wielkości stanowiska oraz elementów, które będą transportowane do jego wnętrza.

2. ZBUDUJ ŚCIANY
Dodawaj kolejne zestawy paneli prostych L=1m, aby uzyskać wymaganą długość zabudowy.

3. UTWÓRZ NAROŻNIKI
Zmianę kierunku ściany wykonasz za pomocą dedykowanego zestawu narożnego 90°.

4. POŁĄCZ ZABUDOWĘ ZE ŚCIANĄ
Jeżeli konfiguracja wykorzystuje istniejącą ścianę pomieszczenia, zastosuj dedykowany zestaw mocujący.

W ten sposób te same moduły mogą tworzyć różne układy – od prostej zabudowy wykorzystującej narożnik hali po niezależną konstrukcję czterościenną.

DOPASUJ WYMIARY DO STANOWISKA

Podstawowy panel ma 1m szerokości, co pozwala stopniowo zwiększać długość poszczególnych ścian. Wysokość zabudowy wynosi 2,25m. Dzięki modułowej konstrukcji można zaplanować przestrzeń odpowiednią m.in. dla:

• ręcznego spawania laserowego,
• czyszczenia laserowego,
• stołów i stanowisk roboczych,
• większych obrabianych elementów,
• wyposażenia pomocniczego znajdującego się wewnątrz wydzielonej strefy.

Zamiast dopasowywać stanowisko do jednego z góry określonego wymiaru celi, możesz dopasować zabudowę do dostępnej przestrzeni.

PRZYKŁADOWE RYSUNKI KONCEPCYJNE

Aby ułatwić zaplanowanie zabudowy, opracowaliśmy rysunki koncepcyjne przedstawiające przykładowe konfiguracje systemu SPARTUS. Pokazują one, w jaki sposób można łączyć moduły, budować ściany, tworzyć narożniki, dobierać moduł drzwiowy oraz wykorzystywać istniejące ściany pomieszczenia.
Przedstawione warianty są przykładami możliwości systemu i punktem wyjścia do stworzenia własnej konfiguracji. Na ich podstawie można łatwiej zrozumieć zasadę budowy zabudowy oraz dopasować układ do konkretnego stanowiska i dostępnej przestrzeni.

Rysunki do pobrania u dołu strony.

SPARTUS – JEDEN SYSTEM. WIELE KONFIGURACJI.

Gotowa cela dzisiaj. Możliwość rozbudowy jutro.
