Producent: SPARTUS (przejdź do produktów)

Drzwi przesuwne z 2 ściankami [L=3m h=2,25m]

Przejdź do sekcji Opinie

Ilość

szt.

Dostępność:

na wyczerpaniu

12 284,63 zł

Ceny podane bez kosztów dostawy.

Zadzwoń i zamów

Zapytaj o produkt

Dostawa

od 19,68 zł - Paczkomat Inpost

Płatność z góry

Opis

MODUŁOWA CELA DO SPAWANIA LASEROWEGO SPARTUS – TWOJA PRZESTRZEŃ. TWÓJ UKŁAD. JEDEN SYSTEM.

Zestaw zawiera:

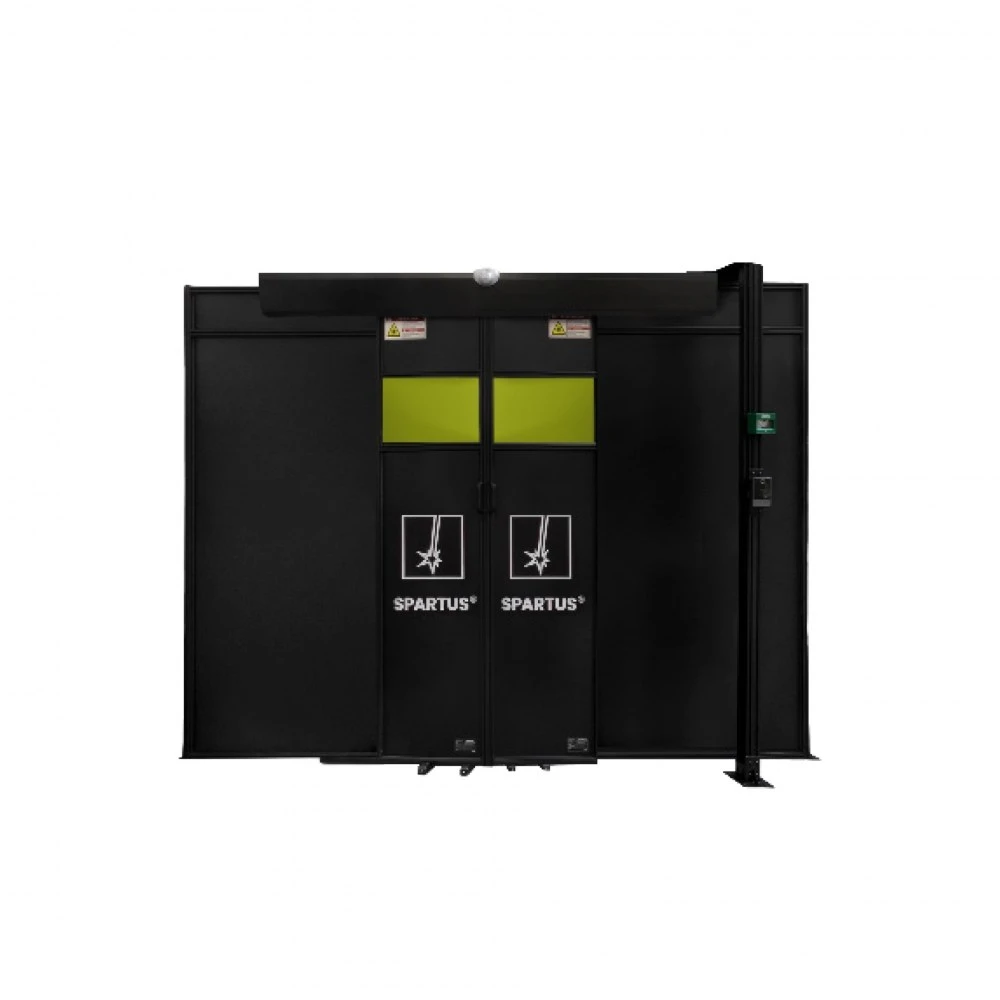

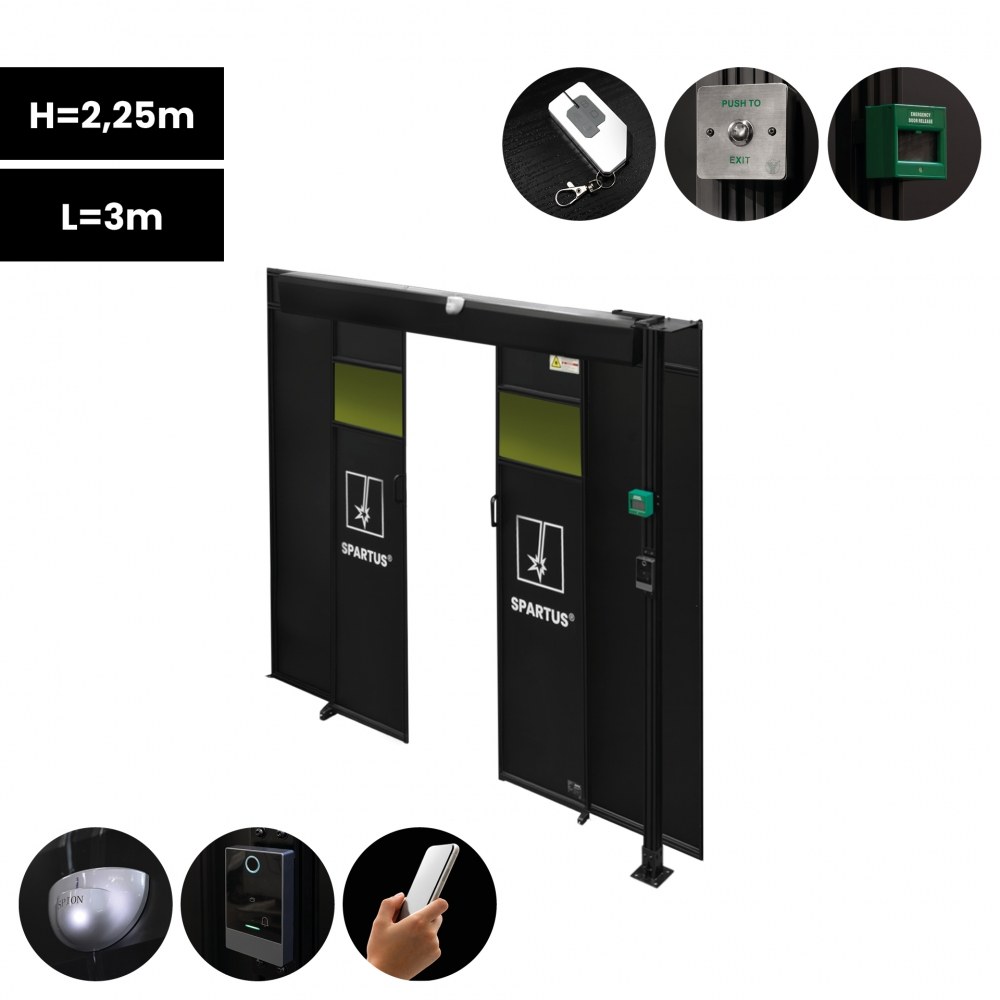

• 1x moduł podstawowy L=3m z drzwiami przesuwnymi 1m i wizjerem oraz systemami kontroli dostępu i bezpieczeństwa:
- czujnik ruchu
- panel kontrolny (pin/ odcisk palca)
- bezprzewodowy pilot
- wewnętrzny przycisk otwierania drzwi
- przycisk awaryjny

Modułowy system cel spawalniczych SPARTUS pozwala wydzielić strefę do procesów spawania i czyszczenia laserowego klasy 4 budując własny układ z kompatybilnych modułów. System opiera się na powtarzalnych elementach, dzięki czemu można dopasować kształt zabudowy, długość ścian oraz szerokość wejścia do dostępnej przestrzeni i organizacji stanowiska. Gotowa cela czy indywidualna konfiguracja? W obu przypadkach korzystasz z tego samego systemu.

ZBUDUJ WŁASNĄ KONFIGURACJĘ

Gotowe warianty pokazują tylko część możliwości systemu. Jeżeli standardowa konfiguracja nie odpowiada dostępnej przestrzeni, wielkości obrabianych elementów lub organizacji produkcji, zabudowę można zaplanować indywidualnie.

Do budowy wykorzystujesz te same kompatybilne moduły:

moduł podstawowy L=3m z drzwiami 1m [światło przejścia 0,9m] i wizjerem – do bardziej kompaktowych stanowisk,
moduł podstawowy L=5m z drzwiami 2m [światło przejścia 1,9m] i wizjerem – zapewniający szersze przejście dla większych detali i wyposażenia,

panel L=1m prosty - zestaw,
Zawiera: 1 panel o wymiarach 1x2,25m; 1 łącznik kątowy do zakotwiczenia panelu; 3 łączniki płaskie do łączenia paneli; 1 łącznik prosty; zestaw śrub
panel L=1m narożny 90° - zestaw,
Zawiera: 1 panel o wymiarach 1x2,25m; 1 łącznik kątowy do zakotwiczenia panelu; 2 łączniki kątowe; 1 steżenie ukośne; 1 łącznik prosty; zestaw śrub
mocowanie do ściany - zestaw.
Zawiera: 2 łączniki kątowe; zestaw śrub

Z tych elementów można tworzyć zarówno niewielkie stanowiska, jak i większe strefy robocze dopasowane do konkretnej hali.

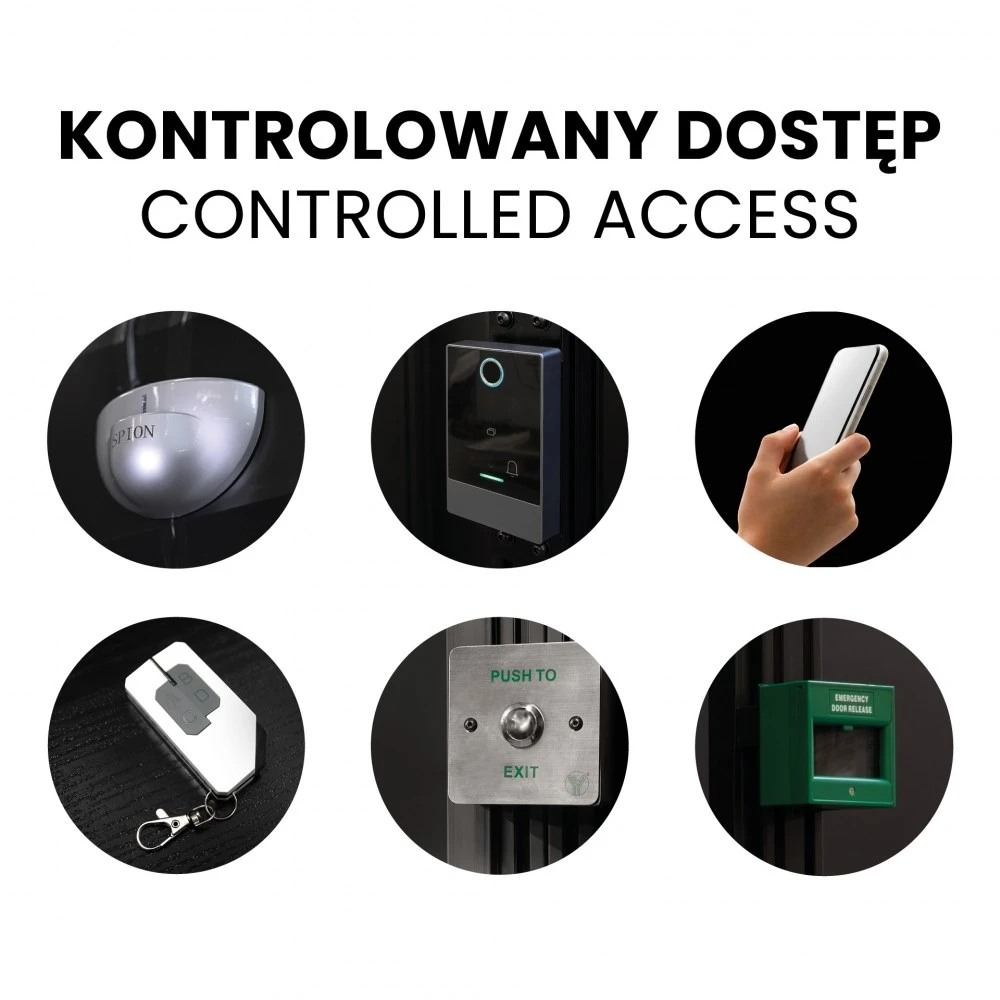

Moduł podstawowy wyposażony jest w system kontroli dostępu i elementy bezpieczeństwa, które umożliwiają zarządzanie wejściem do wydzielonej strefy laserowej oraz bezpieczną obsługę stanowiska. Dostęp do strefy może być realizowany za pomocą:

czujnika ruchu – automatyczne otwieranie drzwi,
panelu autoryzacji – PIN / odcisk palca,
aplikacji mobilnej,
pilota zdalnego sterowania.

System uzupełniają elementy związane z bezpieczeństwem i obsługą drzwi:

przycisk awaryjny E-STOP – umożliwiający natychmiastowe zatrzymanie systemu,
wewnętrzny przycisk otwierania drzwi – umożliwiający opuszczenie strefy od wewnątrz,

Takie rozwiązanie pozwala ograniczyć dostęp osób nieupoważnionych, kontrolować wejście do strefy oraz zapewnić użytkownikowi dostęp do najważniejszych funkcji bezpieczeństwa.

Opcjonalnie cela może zostać doposażona w system monitoringu, który umożliwia bieżącą obserwację procesu bez konieczności otwierania strefy.

JAK ZBUDOWAĆ WŁASNĄ CELE SPAWALNICZĄ

Budowę zabudowy można potraktować jak składanie systemu z kolejnych elementów.

1. WYBIERZ WEJŚCIE
Dobierz moduł podstawowy odpowiedni do wielkości stanowiska oraz elementów, które będą transportowane do jego wnętrza.

2. ZBUDUJ ŚCIANY
Dodawaj kolejne zestawy paneli prostych L=1m, aby uzyskać wymaganą długość zabudowy.

3. UTWÓRZ NAROŻNIKI
Zmianę kierunku ściany wykonasz za pomocą dedykowanego zestawu narożnego 90°.

4. POŁĄCZ ZABUDOWĘ ZE ŚCIANĄ
Jeżeli konfiguracja wykorzystuje istniejącą ścianę pomieszczenia, zastosuj dedykowany zestaw mocujący.

W ten sposób te same moduły mogą tworzyć różne układy – od prostej zabudowy wykorzystującej narożnik hali po niezależną konstrukcję czterościenną.

DOPASUJ WYMIARY DO STANOWISKA

Podstawowy panel ma 1m szerokości, co pozwala stopniowo zwiększać długość poszczególnych ścian. Wysokość zabudowy wynosi 2,25m. Dzięki modułowej konstrukcji można zaplanować przestrzeń odpowiednią m.in. dla:

ręcznego spawania laserowego,
czyszczenia laserowego,
stołów i stanowisk roboczych,
większych obrabianych elementów,
wyposażenia pomocniczego znajdującego się wewnątrz wydzielonej strefy.

Zamiast dopasowywać stanowisko do jednego z góry określonego wymiaru celi, możesz dopasować zabudowę do dostępnej przestrzeni.

PRZYKŁADOWE RYSUNKI KONCEPCYJNE

Aby ułatwić zaplanowanie zabudowy, opracowaliśmy rysunki koncepcyjne przedstawiające przykładowe konfiguracje systemu SPARTUS. Pokazują one, w jaki sposób można łączyć moduły, budować ściany, tworzyć narożniki, dobierać moduł drzwiowy oraz wykorzystywać istniejące ściany pomieszczenia.
Przedstawione warianty są przykładami możliwości systemu i punktem wyjścia do stworzenia własnej konfiguracji. Na ich podstawie można łatwiej zrozumieć zasadę budowy zabudowy oraz dopasować układ do konkretnego stanowiska i dostępnej przestrzeni.

Rysunki do pobrania u dołu strony.

STABILNY SYSTEM, KTÓRY MOŻNA ROZBUDOWAĆ

Modułowa konstrukcja daje możliwość późniejszej zmiany układu zabudowy.

Jeżeli zmieni się organizacja hali, pojawi się nowe urządzenie lub potrzebna będzie większa przestrzeń robocza, system można rozbudować o kolejne kompatybilne elementy.
Możesz m.in. wydłużyć ścianę, dodać kolejne panele, utworzyć dodatkowy narożnik lub przebudować dotychczasowy układ.
Nie trzeba więc projektować całej zabudowy od początku wraz z każdą zmianą stanowiska. Każdy panel jest mocowany do podłoża.

WYDZIELONA STREFA DLA PROCESÓW LASEROWYCH

System został opracowany z myślą o wydzielaniu stref pracy związanych z technologią laserową klasy 4. Panele tworzą fizyczną barierę pomiędzy obszarem prowadzenia procesu a pozostałą przestrzenią zakładu, pomagając ograniczyć dostęp osób postronnych i oddzielić stanowisko laserowe od innych obszarów produkcyjnych. W konfiguracjach wykorzystujących istniejące ściany budynku należy uwzględnić, że również one stają się częścią wydzielonej strefy i muszą zapewniać odpowiednią barierę.
